Kompletní průvodce díly klik dveří a jejich anatomií

Sestava kliky dveří se skládá z několika vzájemně na sobě závislých částí – včetně kliky nebo kneflíku, rozety nebo štítku, vřetena, západky, západky a různých vnitřních mechanismů – z nichž každá hraje specifickou roli v provozu, bezpečnesti a estetice. Pochopení každé části kliky podle názvu a funkce je nezbytné pro spolehlivé opravy, přesné objednávání náhradních dílů, úspěšneu vlastní instalaci a informovaná rozhodnutí o nákupu. Tato příručka pokrývá kompletní anatomii dveřních klik všech hlavních typů, od jedneduchých sad průchodů až po složité sady zadlabacích zámků.

Proč je důležité porozumět dílům klik dveří

Většina klika dveří poruchy – ztuhlý chod, uvolněné kování, vychýlení západky a závady zámku – lze diagnestikovat a vyřešit bez odborné pomoci, jakmile pochopíte roli každého komponentu v sestavě.

Jen ve Spojených státech je trh dveřního kování přehodnecen 3,8 miliardy dolarů ročně , přičemž majitelé domů a správci nemovitostí každý rok vymění nebo opraví miliony dveřních klik. Přesto studie o návratnesti domácích kutilů ukazují, že většina výměny dveřního kování je neodpovídající nebo nesprávně nainstalovaná – nejčastěji proto, že kupující nepochopili anatomii toho, co nahrazovali.

Klika dveří není nikdy jedna součást. I ta nejjednedušší průchodová páka obsahuje minimálně osm různých díly klik dveří , každý vyrobený s přesnými tolerancemi. Znalost názvu každého dílu, jeho umístění, materiálu a funkce přemění matoucí výběr hardwarové uličky na sebevědomou a informovanou volbu.

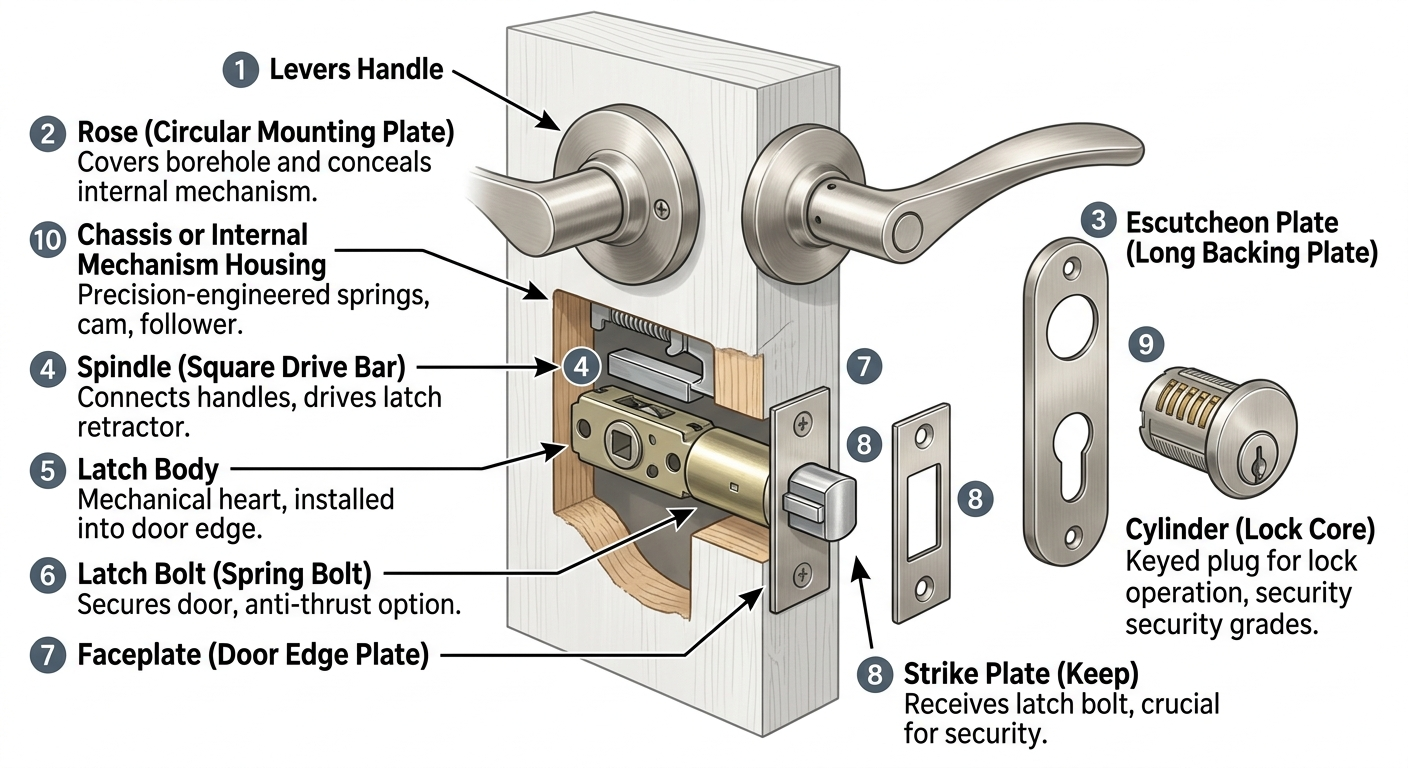

Základní části kliky dveří: Úplné rozdělení anatomie

Každá sestava dveřní kliky – bez ohledu na styl, značku nebo cenu – sdílí společnou sadu základních komponent, které spolupracují při ovládání západky a zajištění dveří.

1. Rukojeť nebo knoflík (prvek rukojeti)

Rukojeť nebo knoflík je primární komponenta uživatelského rozhraní – součást, kterou uchopíte a ovládáte. Je nejviditelnější díl kliky dveří a typicky primární estetická volba. Dominantní moderní formou jsou pákové kliky, které jsou v klidu skloněné dolů a stlačené dolů, aby se zatáhla západka. Knoflíky jsou kulové nebo válcové a vyžadují k ovládání uchopovací a rotační pohyb. Dveřní táhla jsou pevné, neotočné kliky používané u dveří ovládaných tlačením.

Rozměry rukojeti jsou standardizované: většina bytových pákových rukojetí měří 4 až 5 palců na délku od středu vřetena ke špičce, zatímco rukojeti pák na komerční úrovni se mohou prodloužit o 5 až 6,5 palce, aby byly splněny požadavky na přístupnost ADA (Americans with Disabilities Act), které nařizují minimální použitelnou délku rukojeti 4 palce. Materiálové možnosti zahrnují masivní mosaz, slitinu zinku (zamak), nerezovou ocel, hliník a tlakovou litinu – každý s odlišnou hmotností, odolností a charakteristikami povrchové úpravy.

2. Růže (kruhová montážní deska)

Růže je kruhová nebo čtvercová ozdobná deska, která je umístěna mezi klikou a čelem dveří. Jeho primární funkcí je zakrýt otvor ve dveřích a zakrýt vnitřní podvozek mechanismu. Růže jsou obvykle 2,25 až 2,75 palce (57–70 mm) v průměru pro bytový hardware. Jsou připevněny ke dveřím buď skrytými průchozími šrouby (nejběžnější a nejbezpečnější způsob) nebo západkovým kroužkem, který se zacvakne do drážky na krytu vřetena.

Profil růžice – rovný, vyvýšený nebo klenutý – ovlivňuje jak estetiku, tak vzdálenost kliky od povrchu dveří. Zvýšená růžice poskytuje větší vůli pro prsty při ovládání páky, což je důležité zejména u dveří s povrchově aplikovanou lištou nebo dekorativními panely přiléhajícími k umístění kliky.

3. Štítek štítu (dlouhá nosná deska)

Štítek štítu (také nazývaný backplate nebo long plate) je podlouhlá verze růžice, která obsahuje jak pákový klikový mechanismus, tak klíčovou dírku nebo cylindrickou vložku v jediné unifikované desce. Namísto dvou samostatných rozetových desek představuje kování jediný integrovaný vizuální prvek – zakrývá otvor pro západku v dolní poloze a cylindrickou vložku zámku v horní poloze. Kování je standardní součástí sestav zadlabacích zámků a běžně se vyskytuje na dobovém a architektonickém kování. Standardní desky kování měří přibližně 7 až 9 palců na výšku a 2,5 až 3 palce na šířku .

4. Vřeteno (čtvercová hnací lišta)

Vřeteno je kovová tyč čtvercového průřezu, která prochází středem dveří (přes západkový mechanismus) a spojuje kliku na jedné straně s klikou na druhé. Když je klika ovládána, vřeteno se otáčí a pohání navíječ západky uvnitř těla západky. Rozměry vřetena jsou rozhodující pro kompatibilitu: standardní velikost vřetena pro obytné prostory je Čtverec 8 mm × 8 mm v Evropě a na mnoha mezinárodních trzích, zatímco americký trh používá velikosti vřeten, které se liší podle výrobce (běžně 5/16" čtverec nebo 3/8" čtverec). Délka vřetena musí také odpovídat tloušťce dveří – standardní dveře 35–45 mm jsou obsluhovány vřetenem 70 mm, zatímco silnější dveře vyžadují prodloužená nebo nastavitelná vřetena.

5. Tělo západky (trubkové nebo zadlabané)

Těleso západky je mechanickým srdcem sestavy kliky dveří, instalované do okraje dveří a obsahující západku a její zatahovací mechanismus. Je k dispozici ve dvou primárních konfiguracích, které definují celou architekturu systému rukojeti:

• Trubková západka: Válcová jednotka instalovaná jedním kruhovým vývrtem vyvrtaným z čela dveří se samostatným menším otvorem vyvrtaným z hrany dveří. Nejběžnější formát v bytové výstavbě. Průměr trubky je normalizován na 57 mm (2¼") na většině trhů. Vnitřní navíječ je poháněn přímo vřetenem.
• Zadlabací západka/zámek: Větší obdélníkové pouzdro instalované do zadlabané (kapsy) dlabané nebo vyfrézované do hrany dveří. Obsahuje závoru a obvykle také závoru v jedné integrované jednotce. Zadlabací pouzdra měří přibližně Šířka 65 mm × výška 130–165 mm v obytných třídách a výrazně větší v komerčních verzích pro těžký provoz.

6. Západkový šroub (pružinový šroub)

Závora je odpružená trojúhelníková nebo obdélníková závora, která vyčnívá z okraje dveří a zabírá s uzavírací deskou, aby držela dveře zavřené. Jeho šikmá přední strana ("rampa") umožňuje dvířkům zavřít se vačkováním závory dovnitř proti břitu stávkové desky, načež je pružina zatlačí dopředu do stávkové díry. Závory jsou k dispozici ve standardních a bezpečnostních konfiguracích: a standardní obytná závora vyčnívá přibližně 12–14 mm, zatímco závora proti vysunutí je vyztužena, aby odolala útokům shimmingu kreditní karty, s tvrzeným čelem proti vypáčení a hlubším házením 14–18 mm.

7. Čelní deska (čelní deska západky nebo okrajová deska dveří)

Čelní deska je plochá kovová deska na okraji dveří, přes kterou vyčnívá západka. Přišroubuje se k hraně dveří a poskytuje čistý, hotový vzhled a zároveň chrání hranu otvoru pro západku. Standardní čelní desky jsou buď ploché (pro dveře s hranou) nebo zakřivené/poloměrové (pro dveře s rádiusovou hranou). Čelní deska také určuje rozměry předpažbí, které se musí shodovat se zarážecím plechem pro správné vyrovnání. Čelní desky z nerezové oceli a mosazi jsou standardní; sestavy protipožárních západek používají ocelové čelní desky s bobtnajícími pásy, které se roztahují v podmínkách požáru, aby utěsnily mezeru ve dveřích.

8. Úderný talíř (Keep)

Zarážecí deska je výztužná kovová deska namontovaná na zárubni dveřního rámu, která přijímá závoru (a závoru u zámků). Má zapuštěnou kapsu nebo schránku, do které se při zavření dveří dostane závora. Zásahový plech je jedním z nejkritičtějších bezpečnostních prvků díly klik dveří — standardní záchytná deska stavební kvality zajištěná ½palcovými šrouby poskytuje minimální odolnost proti útokům kopnutím, zatímco odolná bezpečnostní záchytná deska s 3palcovými (75 mm) šrouby, které zasahují do konstrukčního rámu, může zvýšit odolnost dveří proti vyražení o faktor 3–5× , podle testování bezpečnostních organizací. Krabicové údery (s hlubší kapsou) jsou upřednostňovány před plochými údery pro odolnost západky a snížení hluku.

9. Válec (Lock Core)

V sadách zamykacích dveřních klik je cylindrická vložka klíčovanou zátkou, která převádí správný profil klíče na rotační pohyb pro ovládání zamykacího mechanismu. Mezi běžné formáty válců patří: kolíkové stavítkové válce (nejrozšířenější bytový typ, používající odpružený ovladač a čepy na klíče), cylindrické vložky pro zadržování kotoučů (vyšší bezpečnost, používané v kvalitních zadlabacích zámcích) a vačkové zámky (používané v kování skříní a posuvných dveří). Bezpečnost válců je hodnocena podle norem, jako je EN 1303 v Evropě (1.–6. stupeň) a ANSI/BHMA A156.5 v USA. Válec třídy 6 EN 1303 odolá 150 kg síly vrtání, 150 Nm točivého momentu a 100 pokusů o uchopení ve standardizovaném testování.

10. Kryt podvozku nebo vnitřního mechanismu

Za každým talířem rozety je vnitřní podvozek – precizně navržený kryt obsahující pružiny, vačku, kladičku a vratný mechanismus, který převádí pohyb rukojeti na zatažení západky a vrací rukojeť do vodorovné klidové polohy. Vratný pružinový mechanismus je jednou z nejčastěji opotřebovaných součástí u vysoce používaných dveří. Dveřní kliky komerční třídy jsou dimenzovány na minimum 250 000 provozních cyklů podle standardů ANSI/BHMA Grade 1, zatímco rezidenční kliky Grade 2 jsou dimenzovány na 400 000 cyklů a prémiový Grade 1 na 1 000 000 cyklů.

Části kliky dveří podle typu kliky: Co se mění mezi designy

Konkrétní díly přítomné v sestavě kliky dveří se výrazně liší v závislosti na tom, zda se jedná o sadu pro průchod, sadu pro soukromí, sadu pro vstup nebo zadlabací zámek – pochopení těchto rozdílů zabrání nákladným chybám při nákupu.

Tabulka 1: Typy sad dveřních klik ve srovnání podle přítomnosti komponent – západka, vložka zámku, tlačítko pro ochranu soukromí a závora – ukazuje, které části kliky jsou součástí každé konfigurace a jejich typické aplikace.

Materiály dílů klik dveří: Jak výběr materiálu ovlivňuje životnost a povrchovou úpravu

Materiál, ze kterého je každý díl kliky vyroben, přímo určuje jeho mechanickou odolnost, odolnost proti korozi, hmotnost, zachování kvality povrchové úpravy a dlouhodobé náklady na vlastnictví.

Tabulka 2: Porovnání běžných materiálů součástí dveřních klik podle typické aplikace, mechanické trvanlivosti, odolnosti proti korozi, hmotnosti a dlouhodobé kvality povrchové úpravy.

Kritická měření v částech klik dveří: Správné rozměry

Nesprávné rozměry jsou jedinou nejčastější příčinou nekompatibility při výměně dílů klik dveří – před zakoupením jakékoli náhradní součásti je nutné ověřit tři rozměry.

Vzdálenost od zadní strany

Odsazení je vodorovná vzdálenost od okraje dveří (kde sedí čelní deska západky) ke středu vrtu přes čelo dveří, kde prochází vřeteno. Toto měření určuje, kde klika sedí vzhledem k hraně dveří. Standardní obytné backsety jsou 2⅜ palce (60 mm) a 2¾ palce (70 mm) . Většina trubkových západek je nastavitelná tak, aby vyhovovala oběma, ale zadlabací západky jsou upevněny při výrobě. Použití nesprávné zadní části znamená, že klika bude buď příliš blízko okraje dveří (vytváří bezpečnostní riziko), nebo příliš daleko od něj (zanechá nevzhlednou mezeru na čelní desce).

Průměr vyvrtané díry

Čelní vrt přijímá podvozek nebo trubkový západkový mechanismus. Severoamerický standardní průměr otvoru je 2⅛ palce (54 mm) , zatímco evropské dveře běžně používají a 72 mm vrt pro trubkové západky. Okrajový vrt (pro těleso západky) je normalizován na 25–32 mm v závislosti na typu závory. Před nákupem se vždy ujistěte, že průměr šasi klikové sady odpovídá stávajícímu otvoru vašich dveří – zvětšení otvoru je jednoduché, ale jeho zmenšení vyžaduje výplňovou desku nebo novou sekci dveří.

Vzdálenost od středu ke středu (měření PZ)

Na sestavách zadlabacích zámků a klikách štítků se měření PZ (Pfeilzentrum nebo "střed šipky") vztahuje k vertikální vzdálenosti mezi středem vřetena a středem válce. Toto měření je kritické pro výměnu desek kování a klik na zadlabacích zámcích. Běžná měření PZ jsou 72 mm, 92 mm a 110 mm . Kování zakoupené se špatnou vzdáleností PZ zanechá buď otvor vřetena, nebo klíčovou dírku nesouosé se zadlabacím pouzdrem uvnitř dveří.

Běžné poruchy části kliky dveří a jak je diagnostikovat

Většina door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• Rukojeť se po operaci nevrátí do vodorovné polohy: Vratná pružina uvnitř podvozku je unavená nebo zlomená. Toto je nejčastější mechanická porucha u vysoce používaných interiérových dveří. Pružina je spotřební komponenta — u levného hardwaru může vyžadovat výměnu celého šasi; u kvalitního hardwaru jsou náhradní pružiny k dispozici samostatně.
• Závora západky se nezasune, když je manipulováno s rukojetí: Buď se vřeteno opotřebovalo (ztratilo svůj čtvercový průřez opakovaným kroutícím momentem), čtvercový otvor v unašeči uvnitř podvozku se zakulatil nebo praskla pružina navíječe západky. Zkontrolujte sejmutím rukojeti a přímým testováním záběru vřetena se západkou.
• Dveře se nezamykají zavřené / západka se odrazí zpět: Zásahová deska je špatně vyrovnána – buď je svisle posunutá od trajektorie závory, nebo je zapuštěna příliš mělce, aby přijala celý odhoz západky. To obvykle vyřeší nastavení polohy zarážecí desky o 2–3 mm. Alternativně pružina závory zeslábla a již nemůže závoru dostatečně vyčnívat.
• Rukojeť nebo růže jsou uvolněné: Průchozí šrouby zajišťující růžici ke dveřím se časem povolily. To je běžné tam, kde se šrouby zašroubují přímo do plastových kotev spíše než do kovového šasi se závitem. Problém obvykle vyřeší utažení průchozích šroubů (k nimž se obvykle dostanete po odstranění krytu růžice); vyměňte plastové kotvy za kovové závitové vložky pro trvalou fixaci.
• Klíč se otočí, ale zámek se nezajistí: Vačka na cylindrické vložce se odpojila od aktuátoru závory uvnitř zadlabacího pouzdra nebo došlo k uříznutí koncovky (spojovací čep mezi vačkou cylindru a mechanismem zámku). To vyžaduje buď výměnu cylindrické vložky, nebo v případech zadlabaní výměnu celého těla zámku.

Často kladené otázky o částech klik dveří

Otázka: Jak se nazývá malý štítek kolem kliky dveří?

Malá kruhová deska přímo za pákou nebo knoflíkem se nazývá růže (také růžový talíř nebo růžový obal). Když je tato deska prodloužena tak, aby zakrývala jak mechanismus rukojeti, tak klíčovou dírku v jediné dekorativní desce, nazývá se kování nebo backplate. Oba plní stejnou primární funkci: skrytí upevňovacího kování a otvoru v čele dveří a zároveň poskytují hotový dekorativní přechod mezi klikou a povrchem dveří.

Otázka: Jak zjistím, zda je třeba vyměnit vřeteno kliky dveří?

Vřeteno je třeba vyměnit, když se jeho čtvercový průřez opotřeboval na zaoblený nebo oválný profil roky cyklování točivého momentu. Kontrola: sejměte rukojeť a prohlédněte si konce vřetena. Pokud jsou rohy viditelně zaoblené spíše než ostré 90° úhly nebo pokud se vřeteno nadměrně kývá v otvoru kladičky západky, je nutná výměna. Opotřebené vřeteno je nejúčinnější náhradou — stojí velmi málo (obvykle 1–5 USD za standardní náhradní vřeteno) ve srovnání s výměnou celé sady západky nebo kliky a obnoví plnou mechanickou funkci, pokud je samotné tělo západky nepoškozené.

Otázka: Jaký je rozdíl mezi zadlabacím zámkem a trubkovou západkou?

A trubková západka je jednoduchá válcová jednotka obsahující pouze odpruženou závoru, instalovanou přes jediný kruhový vývrt v čele dveří. Ovládá pouze západku — bezpečnostní zamykání je v případě potřeby zajištěno samostatnou závorou. A zadlabací zámek je větší, pravoúhlé pouzdro instalované do vysekané kapsy na okraji dveří, obsahující západku, závoru a často i závoru na ochranu soukromí v jedné integrované jednotce. Zadlabací zámky jsou podstatně bezpečnější a odolnější, ale vyžadují složitější instalaci a jsou dražší – obvykle 3–8× vyšší než náklady na ekvivalentní trubkový západkový hardware.

Otázka: Mohu vyměnit pouze válec v klice dveří, aniž bych vyměnil celou sadu?

Ano, ve většině případů. Válce zámků v sadách klik vstupních dveří a zadlabacích zámkech jsou navrženy tak, aby byly vyjímatelné a vyměnitelné nezávisle na kování kliky – tomu se říká re-válec operace. Chcete-li vyměnit vložku, obvykle sejmete růžici nebo kování, uvolníte upevňovací šroub válce přístupný z okraje dveří a vložku vytáhnete. Náhradní cylindrická vložka musí odpovídat stávajícímu formátu cylindrické vložky (europrofil, ovál nebo cylindrická vložka s knoflíkem) a mít správnou délku vačky, aby zapadl do mechanismu zámku. Re-cylindering je standardní upgrade zabezpečení, který stojí výrazně méně než úplná výměna hardwaru.

Otázka: Proč mají některé kliky dveří dvě růžice, zatímco jiné mají štítek?

Volba mezi dvěma samostatnými růžicemi oproti jedné desce kování je především estetická, ale také odráží základní mechanismus zámku. Dvě samostatné růže se používají na průchozí soupravy, privátní soupravy a vstupní soupravy s trubkovým západkovým mechanismem – každá růžice pokrývá jednu stranu vrtu samostatně. A jediný štítek štítku pokrývá jak mechanismus kliky, tak cylindrickou vložku zámku v jednom integrovaném vizuálním prvku a je architektonicky spojen se zadlabacími zámky, dobovým kováním a prémiovým současným designem. Štítky kování umožňují dramatičtější dekorativní účinek a často se vyskytují na architektonických projektech, kde je kování dveří designovým prohlášením.

Otázka: Co je atrapa kliky dveří a kde se jednotlivé díly liší?

Sada maket dveřních klik obsahuje pouze viditelné vnější části – kliku a růžice – bez těla západky, vřetena nebo vnitřního mechanismu. Klika je pevná (neotočná) a je připevněna přímo k povrchu dveří pomocí šroubů ukrytých za růžicí. Sady maket se používají u dveří, které nevyžadují západku – jako jsou dvousložkové dveřní panely, dveře šatní skříně a pevné křídlo páru francouzských dveří. Poskytují vizuální kontinuitu sady sladěných klik v celém domě bez nákladů nebo složitosti instalace funkčního západkového mechanismu tam, kde žádný není potřeba.

Závěr: Seznamte se s díly klik dveří pro chytřejší rozhodnutí

Pochopení kompletní anatomie díly klik dveří — od uchopovacího prvku a nástavce přes vřeteno, tělo západky, čelní desku, zarážecí desku, válec a vnitřní podvozek — dává majitelům domů, stavitelům a specifikátorům znalosti, aby mohli dělat přesná rozhodnutí o opravách, přesné nákupy náhradních dílů a sebevědomé volby instalace.

Každý komponent v sestavě kliky dveří má specifickou funkci, standardizované rozměry a definované výkonové charakteristiky. Zásahová deska určuje zabezpečení proti násilnému vniknutí. Závora určuje, jak spolehlivě zůstanou dveře zavřené. Válec určuje odolnost proti vytrhávání a vrtání. Materiál rukojeti a povrchová úprava určují dlouhou životnost a estetiku. Žádné z těchto rozhodnutí by nemělo být učiněno izolovaně – každý díl musí být sladěn s ostatními a s konstrukcí dveří, aby celá sestava fungovala tak, jak bylo zamýšleno.

Ať už vyměňujete opotřebované vřeteno, upgradujete zarážecí desku na bezpečnostní model, sháníte odpovídající kování pro architektonický projekt nebo jednoduše diagnostikujete, proč se rukojeť cítí uvolněná, znalosti anatomie v této příručce poskytují základ, jak to udělat hned napoprvé.
